簡介

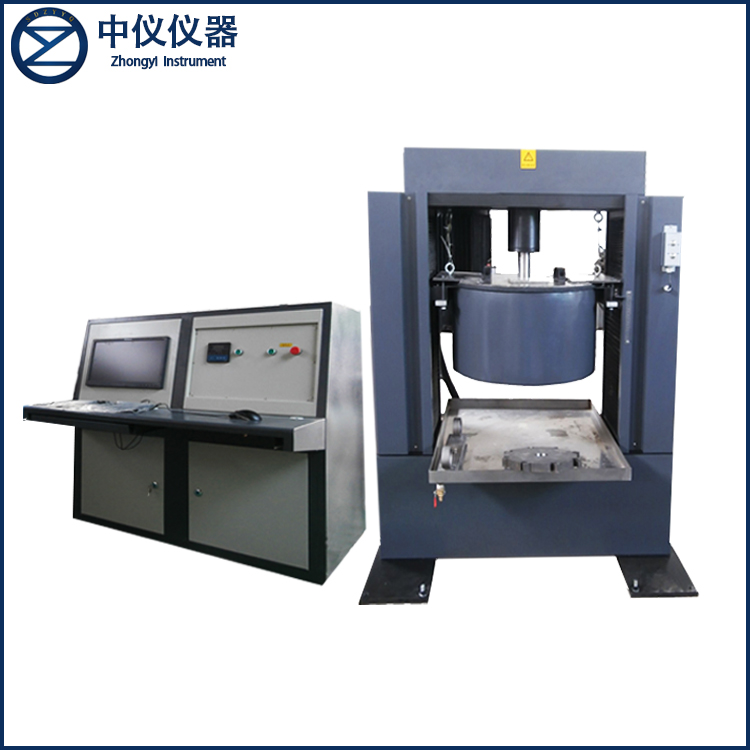

    MCF-20型腐蝕沖蝕磨損試驗機，其主要用途用來測量金屬或非金屬在酸性溶液、堿性溶液、砂漿等環境下抵抗高速?zèng)_刷與抗腐蝕的能力。它是勘探、鉆井材料、管道運輸、閥門制造等材料供應行業必需的模擬評定測試試驗機。該機是我公司與高校聯合開發并新應用于科研試驗室的新產品。其獨特性與先進性在國內處于地位。

該機在一定的轉速下，具有0o、30o、45o、60o四種沖刷角度，介質溶液可以是不大于20%的泥漿或砂漿，溶液的PH值可以介于3—12之間。具有無級調速系統，可在極低速或高速條件下，酸堿溶液的環境中用來評定金屬、塑料、涂層、橡膠、陶瓷等材料的抗沖蝕磨損性能。增加電化學分析系統，可以在研究金屬試樣時研究沖刷過程中電化學性能。MCF-40型試驗機在摩擦學各個專業技術領域、石油化工、機械、能源、冶金、航天、各大專院校、研究院（所）等部門具有廣泛的應用前途。

試驗機的主要技術規格

       1. 沖擊線速度大值 20m/s

2. 沖擊線速度的控制精度 ± 5％

3. 主軸無級變速范圍  0--2000r/min

4. 主軸轉速誤差 ± 5r/min

5. 主軸徑向圓跳動 0.08mm

6. 溫度測量范圍 室溫— 500℃

7. 溫度控制精度 ± 2℃

8. 轉數 0-999999999 次

9. 試驗時間 0-999小時

10.      試驗漿體濃度 ≤ 20％

11.      試驗介質： 油、水、泥漿等

12.      試樣尺寸 φ 20mm×30mm

13.      試驗機主電機輸出大功率 7KW

14.      主機外形尺寸 1100×900×1400

15.      控制柜外形尺寸 1200×600×1200

16.      試驗機主機凈重 約 1.2噸

17.      試驗機主要附件及特殊附件  變角度沖刷盤和工具

試驗機工作條件

試驗機在下列條件下正常工作：
　　a）室溫10℃-35℃范圍內；
　　b）相對濕度不大于80%；
　　c）周圍無震動、無腐蝕性介質和無較強磁場干擾的環境中；
　　d）電源電壓的波動范圍不應超過額定電壓的10％，頻率的波動范圍不應超過額定頻率的2％；
　　e）在穩定的基礎上正確安裝，水平度0.5/1000。

試驗機摩擦副的概述

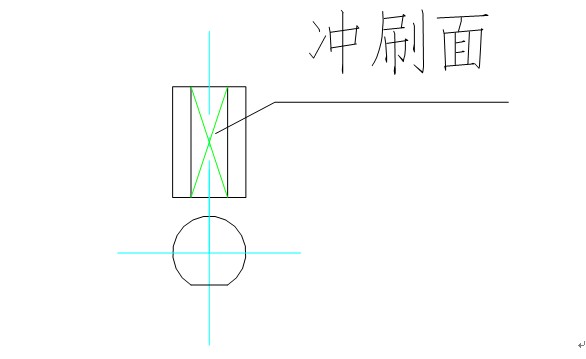

該試驗機使用的試樣是φ 20mm圓柱體在其一側銑出一平面。如圖所示：

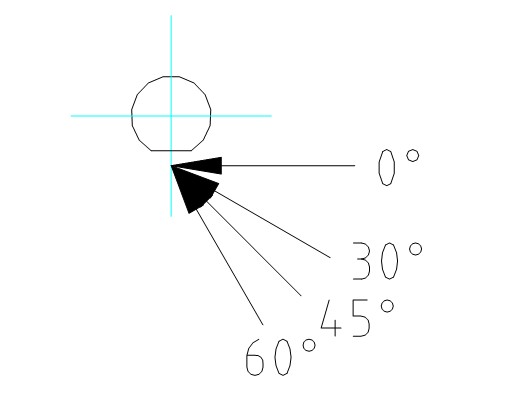

該試樣沖刷面接受沖刷的角度分別為0o、30o、45o、60o四種沖刷角度，如圖所示：

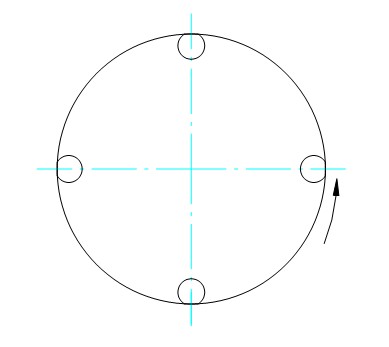

試樣零角度在圓盤上的安裝方式如圖：

試樣變角度在圓盤上的安裝方式如圖：
